VT-RGB08/16/32/64/128A高带宽RGB矩阵

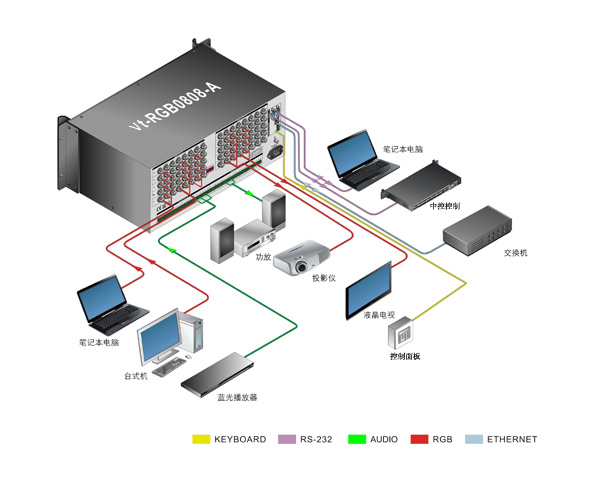

VT-RGB08/16/32/64/128A是一款RGBHV信号切换矩阵,用于将08/16/32/64/128路RGBHV音视频输入信号同步或异步切换到08/16/32/64/128路的任一输出通道,采用高性能的图像处理及信号长距离传输失真增益补偿技术,使图像信号长距离传输高保真输出。主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

视频信号输入、输出端采用BNC接口;

音频信号输入、输出端采用5位3.8mm凤凰接口;

支持H/V切换输出阻抗调节;

瞬时显示切换,确保过渡平稳运行;

采用可编程逻辑陈列电路,同步或分离切换功能;

支持通道切换权限设置,音视频通道切换权限可分开独立管理;

支持视频信号类型有:RGBHV,RGBS,RGsB,RsGsBs;

450MHz(-3dB),满载带宽;

信号长距离传输失真补偿技术;

支持通过按钮,IR和RS232控制;

支持掉电保护,断电不改变切换器的设置;

国际标准电源支持(AC100~AC240V,50/60Hz),安全认证。

视频输入/输出

信号路数

08/16/32/64/128

接口

BNC母头

Return Loss

<-30dB@5MHz

最小最大电平

0.5 ~ 2.0Vp-p

阻抗

75Ω

DC Offset

1.5V

视频常规参数


信号增益

0 dB

带宽

450MHz (-3dB), 满载

信号格式

RGBHV, RGBS, RGsB, RsGsBs,成分视频( component video), S-video, and 复合视频(CVBS)

切换速度

200纳秒 (最大值)

信号串扰

<-80dB@5MHz

音频输入/输出

路数及接法

08/16/32/64/128路,平衡/非平衡

接口

5针凤凰头接口

输入阻抗

>10KΩ

输出阻抗

50Ω

音频常规参数


频率响应

20Hz ~ 20KHz

立体声分离度

>80dB@1KHz

共态抑制比

>90dB@20Hz~20KHz

总谐波失真 +噪声

 0.03% @ 1 kHz

控制参数


串口控制

RS-232, 9针母端口

其他控制方式

前面板功能按键,带LED指示

串口针脚定义

2针发送, 3针接收, 5针接地

常规参数


供电

100VAC ~ 240VAC, 50/60Hz

工作温度

-20 ~ +70℃(存储/使用温度)

外形尺寸

长483 x 高133 x 宽282mm(以8路为参照)

(3U高度, 支持机架安装)

功耗

30W(以8路为参照)

工作环境

10% ~ 90%(存储/使用湿度)

机器净重

4Kg(以8路为参照)
